一、概述
YWK-CT溫度控制器采用智能PID控制，當通過熱電偶（熱電阻）采集的被測溫度偏離所希望的給定值時，YWK-CT溫度控制器可根據測量信號與給定值的偏差進行比例（P）、積分（I）、微分（D）運算，從而控制繼電器通斷比率，促使測量值恢復到給定值，達到自動控制的效果；控制器還具有上、下限溫度告警和繼電器輸出功能，性價比高，可廣泛用于電力、化工、注塑、包裝、食品等企業
二、型號
YWK-CTn-K-Jn, YWK-CTn-Pt100-Jn
三、技術指標
|
型 號
|
YWK-CT-K
|
YWK-CT-Pt100
|
|
溫度輸入
|
K型熱電偶
|
Pt100鉑電阻
|
|
測溫范圍
|
0～1300℃
|
-20～600℃
|
|
輔助控制
|
J0：無報警 J1：上限報警 J2：下限報警 J3：上、下限報警 | |
|
溫控范圍
|
全量程自由設定
|
|
|
報警范圍
|
全量程自由設定
|
|
|
繼電器輸出觸點容量
|
3A/220VAC
|
|
|
測量誤差
|
±1%±1字
|
|
|
工作電源
|
AC 220V±10%，50Hz
|
|
|
功 耗
|
＜4W
|
|
|
工作環境
|
溫度：-10～50℃ 濕度：10～90%RH（無凝露）
|
|
四、外形尺寸及安裝方式
YWK-CT1：外形尺寸：72mm×72mm×100mm 盤面安裝，開孔尺寸：68mm×68mm
YWK-CT2：外形尺寸：48mm×96mm×100mm 盤面安裝，開孔尺寸：45mm×92mm
YWK-CT3：外形尺寸：48mm×48mm×100mm 盤面安裝，開孔尺寸：45mm×45mm
五、端子排列及接線圖
六、面板說明

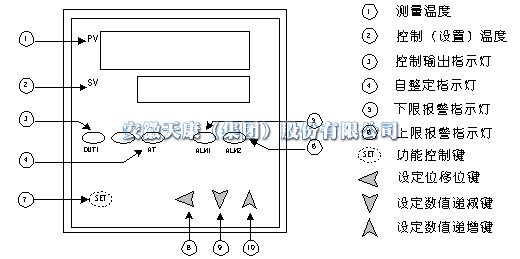

- 測量溫度顯示屏：(PV)在正常工作時，顯示測量溫度值；在進行參數設置時，顯示提示符；
- 控制（設置）溫度顯示屏：(SV)在正常工作時，顯示控制（設置）溫度值；在進行參數設置時，顯示各項參數的數值；
- 主控輸出指示燈：當輸出主控繼電器動作時，指示燈亮；當輸出主控繼電器復位時，指示燈滅；
- 自整定指示燈：當選擇自整定運行時，指示燈亮；
- 下限報警指示燈：當測量溫度低于所設置的下限溫度時，指示燈亮，輸出下限報警繼電器動作；當測量溫度高于所設置的下限溫度時，指示燈滅，輸出下限報警繼電器復位；
- 上限報警指示燈：當測量溫度高于所設置的上限溫度時，指示燈亮，輸出上限報警繼電器動作；當測量溫度低于所設置的上限溫度時，指示燈滅，輸出上限報警繼電器復位；
- 功能控制鍵：按住該鍵持續0.5秒，進入主控溫度設置狀態，主控溫度設置完后，再按住該鍵持續0.5秒即可保存設置溫度并退出主控溫度設置狀態；按住該鍵持續5秒，進入其他參數設置狀態，參數設置完后，按SET鍵超過5秒鐘后，系統將保存設置參數并退出設定狀態，返回正常狀態；
- 設定位移位鍵：在設置狀態，按住該鍵可選擇設置參數的數位（個、十、百、千）；
- 設定數值遞減鍵：在設置狀態，按一次該鍵數字減一，按住不放則數字快速減；
- 設定數值遞增鍵：在設置狀態，按一次該鍵數字加一，按住不放則數字快速加。
七、溫控器設置及操作
主控溫度設置：溫控器通電后處正常工作狀態，按住SET鍵持續0.5秒，紅色顯示屏顯示提示符“SO”，綠色顯示屏顯示主控設置溫度，此時，溫控器進入主控溫度設置狀態，按移位、遞增、遞減鍵即可設置或修改主控溫度。主控溫度設置完后，再按住SET鍵持續0.5秒即可保存設置溫度并退出主控溫度設置狀態，返回正常狀態。
溫控器在正常狀態，按住SET鍵持續5秒，溫控器進入第二設定區。這時，每按一次SET鍵，紅色顯示屏就變換一項提示符，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵即可設置或修改該項參數。以下為各項參數設置說明：
1、 下限偏差告警設置：按SET鍵選擇顯示“SLP”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數。該參數表示告警點低于主控設定點的相差值。
2、上限偏差告警設置：按SET鍵選擇顯示“SHP”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數。該參數表示告警點高于主控設定點的相差值。
3、 比例范圍設置：按SET鍵選擇顯示“P”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數。“P”值越大，溫控器的主控繼電器輸出的靈敏度越低，“P”值越小，溫控器的主控繼電器輸出的靈敏度越高。
4、積分時間設置：按SET鍵選擇顯示“I”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數。設定的積分時間越短，積分作用越強。
5、微分時間設置：按SET鍵選擇顯示“D”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數。儀表設定的微分時間越長，則以微分作用進行的修正越強。
6、比例周期設置：按SET鍵選擇顯示“T”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數。
7、自整定設置：按SET鍵選擇顯示“Aτ”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數；設置為“00”表示自整定關閉，設置為“01”表示自整定啟動。
8、鎖參數設置：按SET鍵選擇顯示“LOK”，綠色顯示屏顯示鎖的狀態，選擇移位、遞增、遞減鍵設置或修改該項參數；設置為“00”表示不鎖，設置為“01”表示只鎖主控以外的參數，設置為“02”表示所有參數全鎖定。參數被鎖定后，別人不能修改，需修改時要解鎖，即設置為“00”。
9、主控溫度上限設置：按SET鍵選擇顯示“SOH”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數；該參數表示主控繼電器動作溫度不能高于此值，否則，主控設定溫度無效
10、溫度修正設置：按SET鍵選擇顯示“SC”，綠色顯示屏顯示該項參數的數值，選擇移位、遞增、遞減鍵設置或修改該項參數；當溫控器長時間運行后產生測量偏差時，就可使用該項功能修正誤差。如測量值偏小2℃時，即可設置該項參數為02，若測量值偏大2℃時，即可設置該項參數為-2。
在第二設定區時，按SET鍵超過5秒鐘后，系統將保存設置參數并退出設定狀態，返回正常狀態。在設定狀態設定完成后，如不按正確操作退出設定狀態，30秒后，系統將自動退出設定狀態，你之前所設置的參數被宣布無效。
